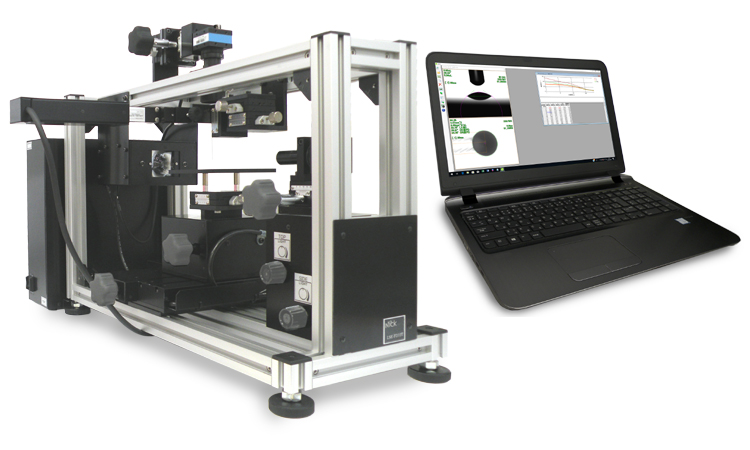

全自動接触角計／ぬれ性評価装置LSE-F210T

●機能概要●

Max600fps
上面観測
接触角
自動連続測定
自動XZステージ
光源内蔵

手動ステージタイプ ===> LSE-F110T

主な特長

全自動測定

XZステージとオートディスペンサLDA-100Dにより、『液の作成から着液、測定、次の測定点への移動』を自動制御し、多点連続測定を行うことができます。

上面観測

上面から観測することで、接触角だけではない別の指標に気づくことがあります。LSE-F210T／F110Tでは、標準機能として真円度・ぬれ面積・周囲長といった指標を見ることができます。

上面と側面の比較画像～側面できれいな接触角が見えていても、上面では歪に見えることがあります。（LSE-FTシリーズ）

例えば、ぬれ現象を側面から見るときれいに均一にぬれているようでも、上面から見たら、実はいびつにぬれていた、ということがあります。

従来の側面を観測する接触角測定では、このようなぬれ現象の違いを知りうる手段はありませんでした。
上面観測では、上からのぬれ現象の観察という新たな視点を提供すると共に、液滴を側面からとらえた接触角･液径･液高･液量に加え、上面からとらえた真円度と、ぬれ面積による評価が可能です。

*上面観測なしのモデル『LSE-F210』もあります。

接触角：上面からの様子

高速画像
取込

最大で秒間600枚（600fps）の画像取り込みが可能になりました。

約0.00167秒という微小時間の変化という従来では見えなかった事象を捉えることができます。

*画像の取り込み速度の最大値はPCのスペックに依存します。

XYZステージ

LSE-F210Tでは、XZ軸2軸の自動ステージがあることで、測定位置を変えての連続測定が可能です。
加えて、微調整用として手動のY軸があることで、着液位置の調整ができます。

XZ軸は手動操作に切り替えられますので、用途に応じて自動と手動を切り替えて測定できます。

画像解析
ソフトウェア

画像解析ソフトウェア

が付属します。

は入力画像をリアルタイムで自動測定しますので、記録をせずにただ状態を見るという用途にも利用できます。

LSE-F210Tには、標準で『接触角測定』と『接触角[静的]測定』に加え『上面観測』のライセンスが付属し、オプションで『界面張力測定』と『拡張収縮測定』と『表面自由エネルギー計算』のライセンスが追加可能です。
