ダインペンから接触角計へ｜洗浄・表面改質評価を定量化する方法と導入判断のポイント

ダインペンは、洗浄・コロナ処理・プラズマ処理などの表面改質状態を現場で素早く見る手段として広く使われています。一方で、インク成分が表面に残ること、判定が作業者の目視に依存すること、実際に使うインク・接着剤・塗液そのもののぬれを評価していないことが、品質管理や開発評価で課題になります。

本記事では、ダインペンを否定するのではなく、「相関が取れているなら有効な管理手段」と位置づけたうえで、どの段階から接触角計へ置き換えるべきかを整理します。接触角計は静的な角度だけでなく、動的ぬれ性・ヒステリシス・表面自由エネルギー・界面張力測定まで拡張できるため、ダインペンによる合否判定から、実液を使った界面現象の定量評価へ移行できます。

ダインペンの「ダイン」は、CGS単位系における力の単位dyneに由来します。現在の表面張力はSI単位系のmN/mで表すことが多いものの、以前はdyn/cmという表記が一般的に使われていました。38ダイン、42ダインといった呼び方は、その試薬の表面張力レベルを示す現場用語として残っています。

古い単位に由来するこのダインペンとは、特定の表面張力を持つ試薬が固体表面上で広がるか、はじかれるかを見る道具です。名前こそ古く感じますが、評価している現象は現在でも有効です。ただし、得られる情報は「その試薬がぬれるかどうか」という閾値判定であり、実際の液体試料がどの程度ぬれるかのような数値はわかりません。

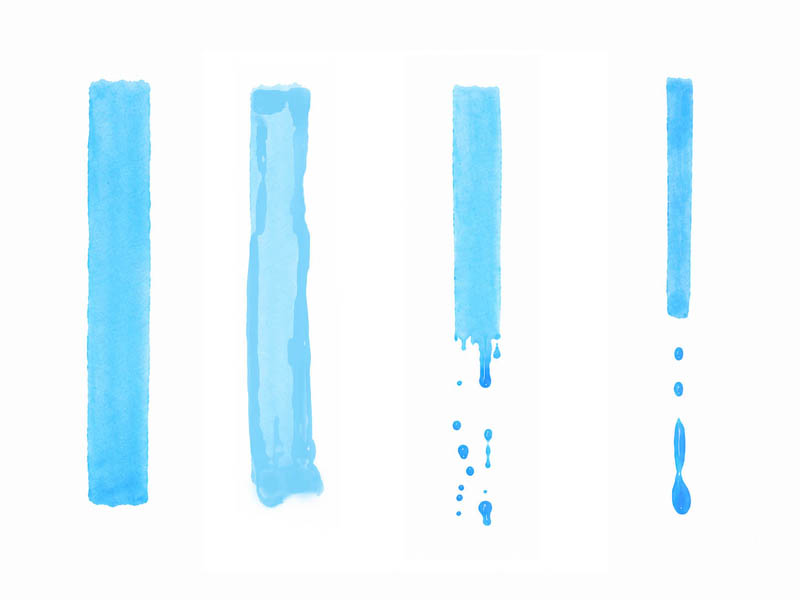

ダインペンの判定は、一定時間内に試薬の線が保持されるか、収縮するかで行います。試薬が広がれば、その表面張力レベルの液体に対して表面は十分にぬれやすいと見なされます。洗浄前後や表面処理前後の簡易比較には有効で、工程内の合否判定として使いやすい点が強みです。

一方で、ダインペンは塗布した試薬そのものの挙動を見ています。インク成分が表面に残るため、評価後のワークをそのまま後工程へ流しにくいことがあります。また、実際に使用する印刷インク、接着剤、コーティング液とは組成や粘度が異なるため、同じ表面張力レベルであっても実際のぬれ挙動が一致するとは限りません。工程で問題になるのはダイン液のぬれではなく、実際に使用する液体のぬれです。このため、実際に使用する液そのもので評価できる接触角測定が有効になる場合があります。

ダインペンは簡易法であるため、常に接触角計へ置き換えるべきという話ではありません。ダイン値（ダインペンで評価して「合格」と判定した際の表面張力値）、実際の用途での不良率、接着強度、印刷ムラなどのバックボーンデータが蓄積され、管理値として相関が取れているなら、ダインペンは十分に実用的な工程管理手段になります。

問題は、その相関をどのように確認するかです。ダインペンの線が広がったかどうかだけでは、実液の接触角、左右差、時間変化、表面自由エネルギー成分までは分かりません。相関の根拠を作る段階では、接触角計で実液を測定し、場合によっては界面張力測定も組み合わせることで、ダイン値を工程管理値として使えるか判断できます。

ダインペンは、塗布圧、線幅、観察時間、照明条件、判定者の経験によって結果が変わります。特に表面処理の効果が境界付近にあるワークでは、「広がった」と見るか「収縮した」と見るかで判定が分かれます。これは測定者の熟練度だけの問題ではなく、目視判定という方式そのものに由来するばらつきです。

接触角計では、液滴画像から角度を数値化し、同一条件下で平均値や標準偏差を扱えます。品質保証で顧客提出データが必要な場合、研究開発で処理条件を最適化したい場合、または処理後のわずかな差を議論したい場合は、ダインペンの合否判定から接触角計による定量評価へ移行する意義が大きくなります。

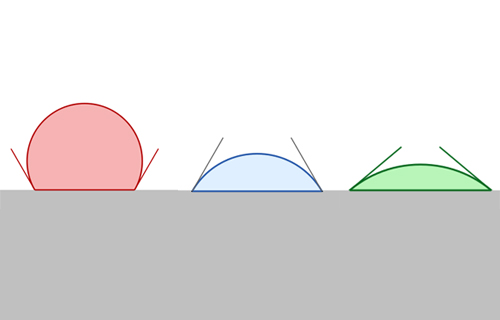

接触角は液滴の形状を表す単なる見た目の数値ではありません。固体表面、液体、気体の三相界面で働く力のつり合いが、最終的に接触角として現れています。つまり接触角は原因ではなく結果であり、表面処理や洗浄によって表面状態が変化すると、その変化が角度として現れます。

ダインペンが「ある表面張力の液体が広がるか」を見るのに対し、接触角計は液滴の形状そのものを数値化します。そのため、表面改質条件の違いによる微妙な差や、洗浄不足による汚染の残存まで評価できる場合があります。

Youngの式は理想表面における界面張力のつり合いを表します。実際の工業材料は粗さや化学的不均一性を持つため完全には一致しませんが、接触角が界面張力のバランスから決まることを理解する基本モデルとして重要です。

洗浄や表面改質によって固体表面の状態が変化すると、液滴との界面張力バランスも変化します。その結果として接触角が変わります。

例えば有機汚染が除去されると、水との親和性が高まり接触角が低下することがあります。またコロナ処理やプラズマ処理によって極性基が導入されると、水滴はより広がりやすくなります。

重要なのは、接触角が洗浄や表面改質そのものを測定しているのではなく、その結果として生じた表面状態の変化を数値として捉えている点です。そのため処理条件の違いを定量比較しやすくなります。

ダインペンと接触角計の本質的な違いは、評価対象となる液体です。ダインペンは既知の表面張力を持つ試薬で評価しますが、接触角計では実際に使用するインク、接着剤、洗浄液、コーティング液をそのまま測定できます。

現場で問題になるのは「42mN/mのダインペンでぬれるのに印刷ムラが出る」「ダインペンの評価では合格なのに接着強度が不足する」といったケースです。このとき確認すべきなのは試薬のぬれではなく、実液のぬれです。接触角測定では実際に使用する液そのもののぬれ性を評価できます。

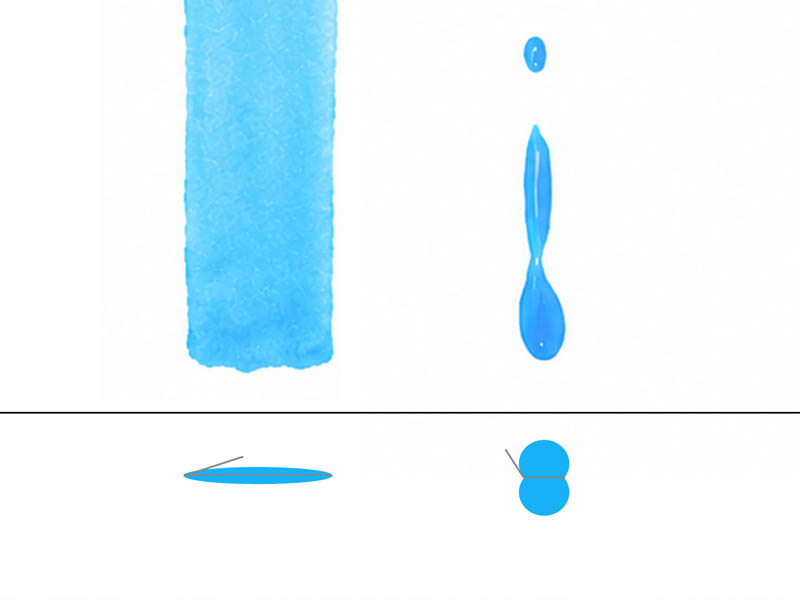

ダインペンによる評価結果と接触角の評価結果は、完全に一致するわけではありません。 ダインペンは特定の表面張力を持つ試薬が広がるかどうかを判定する手法であり、接触角は液体と固体の組み合わせによって決まる界面現象だからです。 このため、「40 mN/mで評価した表面なら接触角は何度になるのか」と質問されたとしても、実際に測定してみなければ分かりません。

例えば、ダインペンによる評価で良好と判定された試料において、ダインペン試液と同程度の表面張力を持つインクを用いたとしてもうまく塗れない事があります。これは、それぞれの液体が異なる成分を持つためです。表面張力値が近くても、固体表面との相互作用は同じとは限りません。ダインペンの評価結果だけでは、実際に使用する液体がどのようにぬれるかまでは分からないためです。

このため、ダインペン評価は工程管理の指標にはなっても、実液のぬれ挙動を直接表しているわけではありません。実際の工程で発生する印刷不良や接着不良を考える場合は、使用する液体そのもので評価する必要があります。

逆に接触角では、実際に使用する液体と固体試料を用いて測定するのが基本です。そのため、印刷適性や接着性といった実際の現象に近い評価ができます。一方で、ダインペンのような迅速な合否判定には向かず、測定条件の管理やデータ解析が必要になります。

このような特長から、ダインペンは迅速な工程管理に適した評価手法であり、接触角測定は実際のぬれ現象を定量的に評価するための手法と言えます。それぞれ得られる情報が異なるため、目的に応じて使い分けることが重要です。

Zisman Plotは、複数の液体の接触角データから、固体表面に対して完全ぬれを起こす臨界表面張力を推定する手法です。液体の表面張力とcosθの関係をプロットし、cosθ＝1、すなわち接触角0°となる点を外挿して求めます。

ダインペンは「ある表面張力の試薬が広がるか」を確認する評価方法ですが、Zisman Plotを用いると、その境界を接触角測定から議論できます。これは、ダインペンによる経験的な管理値を、界面科学の観点から解釈するための考え方ともいえます。

実際の材料開発では、ダインペンの判定結果だけではなく、接触角データから臨界表面張力を推定することで、どのような液体がぬれやすいのかをより定量的に理解できます。

ダインペンだけで工程管理できるかどうかは、実際の製品品質との相関が取れているかに依存します。印刷密着性、接着強度、塗膜欠陥などとの関係が明確なら、ダインペンは非常に効率的な管理手法になります。

しかし、その相関を作る初期段階では接触角計による評価が必要です。接触角、表面自由エネルギー、場合によっては液体側の界面張力を測定し、実際の不良現象と比較することで初めて管理基準を設定できます。

ダインペンは運用ツールとして優秀ですが、その根拠データを作る工程では接触角計が重要な役割を担います。相関が確立されればダインペンによる管理を継続できますが、その妥当性を検証するためには接触角測定が欠かせません。

ダインペンは、ある表面張力の試薬が広がるかどうかを判定する手法です。そのため工程管理には有効ですが、「なぜ不良が起きたのか」までは分かりません。実際の現場では、ダインペンでは良好と判定されたにもかかわらず、印刷ムラや接着不良が発生するケースがあります。

その理由の一つは、評価している液体が異なるためです。ダインペンは専用試薬のぬれを見ていますが、実際の工程ではインク、接着剤、コーティング液などを使用します。液体が変われば接触角も変化するため、ダインペンで良好な結果が得られても、実液では期待したぬれ性が得られない場合があります。

もう一つの理由は、ダインペンが閾値判定であることです。例えば同じ試薬で「合格」と判定された表面同士でも、接触角測定を行うと異なる値を示すことがあります。ダインペンでは同じ評価になる表面であっても、実際にはぬれ性に差が残っている可能性があります。

接触角計は、この差を連続的な数値として評価できます。さらに実際に使用する液体を測定することで、「工程管理上は問題ないのに、なぜ不良が起きるのか」という原因解析に必要になります。ダインペンが工程の合否判定なら、接触角計はその背景にある界面現象を読み解くための評価手法といえます。

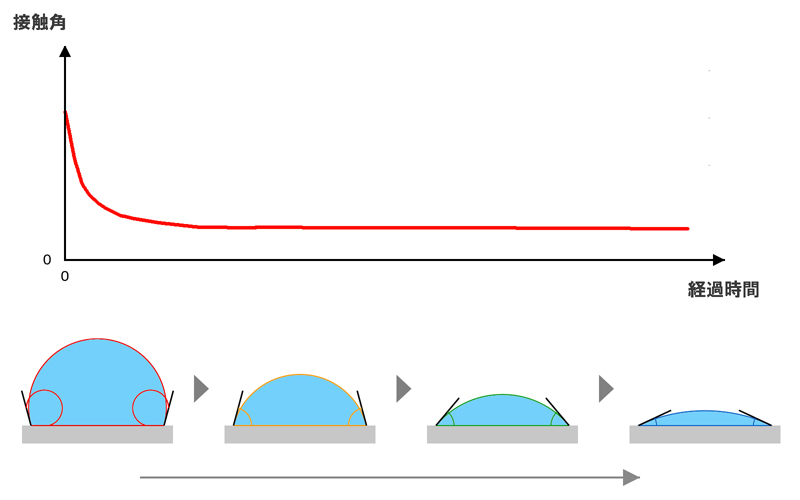

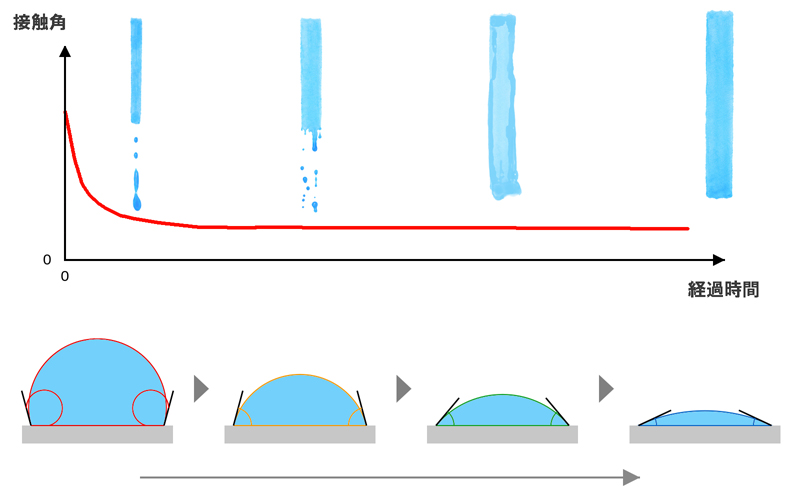

また、ダインペンは一定時間後の広がり方を観察する評価方法ですが、接触角計ではその変化を数値として追跡できます。実際の材料表面では、液滴を置いた瞬間の角度だけでなく、その後どのように変化するかが重要になる場合があります。

例えば、多孔質材料への浸透、表面処理層への液体のなじみ、界面活性剤を含む液体の吸着などが起こると、接触角は時間とともに変化します。同じ初期接触角であっても、数秒後や数十秒後の挙動が異なることは珍しくありません。

そのため、静的接触角だけでは実際のぬれ挙動を十分に評価できない場合があります。接触角の時間変化を観察することで、液体の浸透性や表面との相互作用をより詳しく理解できます。

さらに液滴の移動しやすさが重要な用途では、前進角と後退角の差である接触角ヒステリシス*評価も有効です。測定方法としては拡張・収縮測定や傾斜角測定が用いられます。

接触角測定では、液滴をどのように測定するかによって意味が変わります。実務では接触角という数値だけに注目しがちですが、その数値がどういった前提（測定条件）で求められたのかを理解しなければ誤った比較につながります。

液量が多ければ重力の影響を受けて潰れた形になりますし、温度や湿度の影響によって蒸発などの変化をすることもあります。
また、試料表面の一部に汚れがある場合などには、左右で接触角が異なる場合もあります。こうしたぬれ方の違いにも、留意が必要です。

ダインペンは、洗浄や表面処理の状態を素早く確認できる優れた管理ツールです。特に、ダインペンによる評価結果と製品品質の間に十分な相関が確立されている工程では、現在も有効な評価手法といえます。

一方で、新しい材料開発や不良解析では、「なぜその結果になったのか」を説明するデータが必要になります。そのとき、ダインペンだけでは見えない界面現象を定量化できるのが接触角計です。

接触角測定を導入すると、単に角度を測るだけでなく、表面自由エネルギーの推定、動的ぬれ性評価、接触角ヒステリシス評価へと発展できます。さらに、液体そのものの表面張力や界面張力を測定することで、固体側と液体側の両面からぬれ現象を理解できるようになります。

実際の工程では、「ダインペンによる評価結果は問題ないのに接着不良が起きる」「印刷適性が安定しない」といった課題が発生します。このような現象を理解するためには、接触角だけでなく、表面自由エネルギーや界面張力まで含めた評価が有効です。

重要なのは、ダインペンを接触角計へ置き換えること自体ではありません。現在管理しているダインペンによる評価結果が、実際の品質や不良現象とどの程度相関しているのかを確認することです。

もし相関が十分であればダインペンは今後も有効な管理手段になります。一方で、ダインペンによる評価結果だけでは説明できない現象が増えてきた場合は、接触角測定や表面自由エネルギー評価を活用することで、新たな判断基準を構築できる可能性があります。

まずは実液による接触角測定を行い、ダインペンによる評価結果との相関を確認することが重要です。その結果、接触角だけで十分なのか、表面自由エネルギー評価が必要なのか、あるいは液体側の界面張力まで含めて評価すべきなのかが見えてきます。
