半導体洗浄評価に接触角測定が使われる理由｜洗浄良否の判断と面内ばらつき評価のポイント

半導体製造では、洗浄工程の良否が後工程の成膜、レジスト塗布、接着、めっきなどに直接影響します。しかし、パーティクル検査や外観観察だけでは、有機汚染や表面状態の変化を十分に評価できない場合があります。

そこで活用されるのが接触角測定です。接触角は液滴のぬれ広がりを数値化する手法ですが、本質的には表面状態や界面での相互作用を反映した結果として現れます。本記事では、半導体洗浄評価に接触角測定が用いられる理由と、評価時に見落とされやすいポイントを実務者向けに解説します。

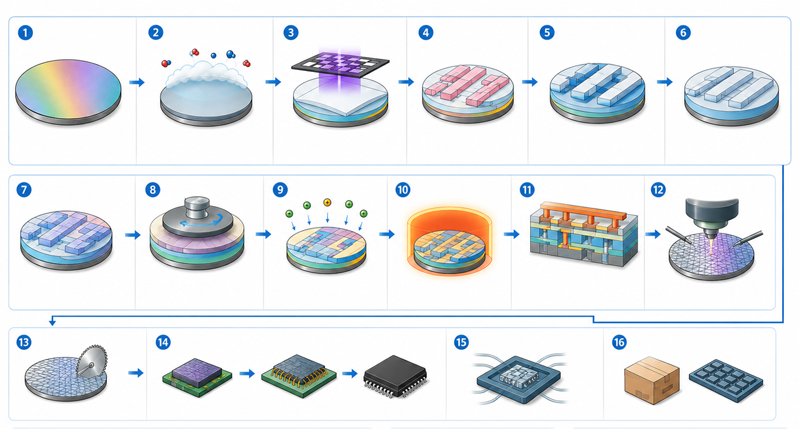

半導体製造における洗浄工程の目的は、単に異物を除去することではありません。表面に残存する有機汚染、レジスト残渣、加工由来の汚染成分を除去し、後工程に適した表面状態を形成することが重要です。

例えば成膜工程では膜密着性、レジスト工程では塗布均一性、接合工程では接着性が求められます。これらはすべて表面のぬれ性と密接に関係しているため、洗浄品質の評価には表面状態を直接反映する指標が必要になります。

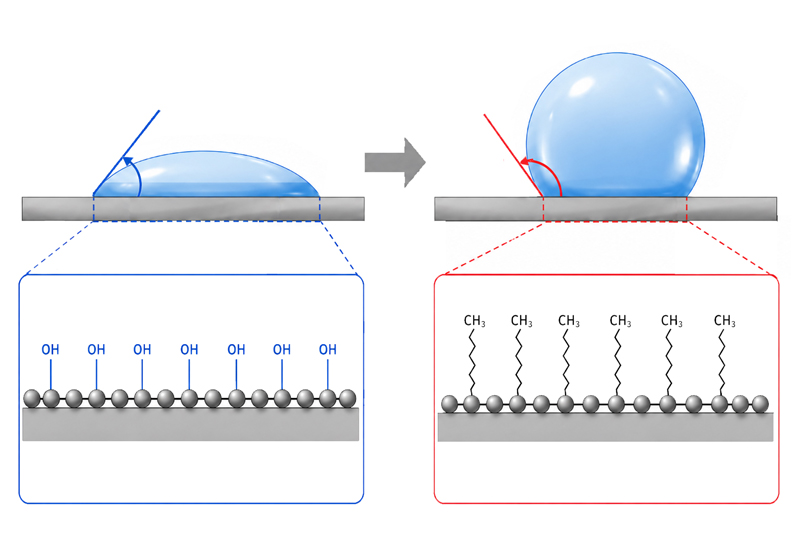

表面に有機汚染が残存すると、一般的に表面自由エネルギーが低下し、水滴は広がりにくくなります。その結果として接触角が大きくなります。

逆に十分な洗浄や表面活性化処理が行われると、水滴は広がりやすくなり、接触角は低下します。つまり接触角は、目視では確認できないレベルの表面状態の変化を数値として捉えることができます。

半導体工程ではパーティクルカウンタや表面観察による評価が広く行われています。しかし、それらは主に粒子状汚染の検出を目的としており、分子レベルの有機汚染や表面のぬれ性変化までは評価できません。

接触角測定は、液滴と表面の相互作用を利用して表面状態を評価するため、洗浄液の変更やプロセス条件の最適化に伴う微小な変化にも反応します。そのため工程開発から品質管理まで幅広く利用されています。

接触角測定は比較的短時間で実施でき、試料への影響も小さいため、工程管理指標として運用しやすい特徴があります。

ただし重要なのは、接触角そのものを管理することではなく、その背後にある表面状態の変化を把握することです。接触角を起点として洗浄条件や後工程との相関を確認することで、歩留まり改善や工程安定化につながります。

接触角は「ぬれやすさそのもの」ではなく、固体・液体・気体の三相の界面で働く界面張力の釣り合いが生み出した結果です。そのため、接触角の変化を正しく解釈するには、まず界面張力の関係を理解する必要があります。

半導体洗浄評価で重要なのは、洗浄によって表面の化学状態が変化すると界面張力のバランスも変わり、その結果として接触角が変化する点です。つまり接触角は原因ではなく、表面状態変化の結果として観測される指標です。

Youngの式は理想的な平滑表面における熱力学的平衡を表します。実際のウェハー表面には粗さや化学的不均一性が存在しますが、洗浄によって何が変化したのかを考えるための基本モデルとして有効です。

半導体洗浄評価で最もよく利用されるのは、水の接触角です。有機汚染が表面に残存すると、表面自由エネルギーが低下し、水滴との親和性が弱くなります。

その結果、水滴は広がりにくくなり接触角が大きくなります。逆に洗浄によって有機汚染が除去されると、表面自由エネルギーが高まり、水滴は広がりやすくなるため接触角は小さくなります。

このため、洗浄前後の接触角比較は表面状態変化の評価手法として広く利用されています。

接触角が評価対象になる理由は、単なる数値変化ではなく後工程との相関を持つためです。例えば成膜工程では膜密着性、レジスト塗布工程では塗布均一性、接着工程では接合強度と関係する場合があります。

洗浄条件を変更した際に接触角がどのように変化したかを確認することで、後工程に与える影響を予測しやすくなります。そのため工程開発では歩留まりや品質指標との相関を取りながら運用されることが少なくありません。

接触角は表面状態を評価する有効な指標ですが、表面のすべてを表しているわけではありません。表面自由エネルギー*の成分や表面処理の影響によって、同程度の接触角であっても異なる特性を示す場合があります。

そのため実務では、接触角の数値だけで結論を出すのではなく、工程条件や後工程との関係を踏まえて評価することが重要です。接触角だけで洗浄良否を判断できるのかという点については、次章で詳しく見ていきます。

接触角は表面状態を反映する有効な指標ですが、その値自体が洗浄品質を直接表しているわけではありません。接触角は表面の化学状態、残存汚染、表面自由エネルギーなど複数の要因が組み合わさった結果として現れます。

そのため、接触角が変化した場合は「洗浄条件の違いによるものか」「表面処理の影響か」「試料ばらつきか」を切り分けて考える必要があります。

接触角は洗浄工程の評価に広く利用されていますが、接触角が変化したからといって、その原因が必ず洗浄効果とは限りません。

半導体製造では、プラズマ処理やUV/O₃処理（UVオゾン処理）などによって表面の化学状態が変化し、接触角が大きく変わることがあります。また、洗浄後の保管環境や経過時間によっても表面状態は変化し、測定結果に影響を与える場合があります。

そのため、接触角の変化を確認した際には「洗浄によって汚染が除去された結果なのか」「表面改質による変化なのか」を区別して解釈することが重要です。

洗浄条件を比較する場合は、液滴量、測定位置、測定環境などの条件を統一する必要があります。条件が異なると、洗浄効果以外の要因が測定結果に含まれてしまいます。

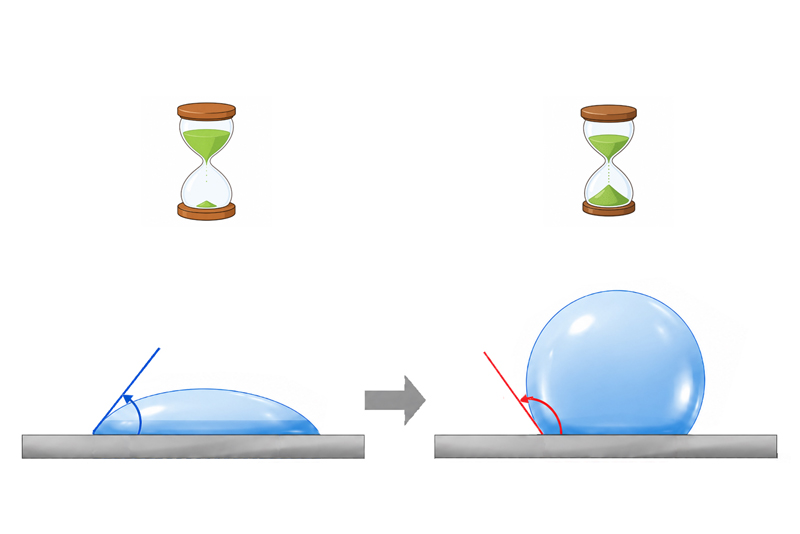

また、洗浄直後に測定した場合と数時間後に測定した場合では異なる結果になることがあります。特に活性化処理後の表面では、空気中の有機成分が再吸着することで接触角が変化するため、測定タイミングの管理も重要です。

実務で最も重要なのは、接触角の絶対値ではなく工程結果との相関です。歩留まりが高いロットではどの程度の接触角になるのか、洗浄条件変更時にどのような変化が現れるのかを把握することで、接触角は有効な工程管理指標になります。

つまり洗浄評価における接触角測定は、合否判定だけを目的とするものではありません。表面状態を定量的に把握し、工程改善や品質安定化につなげるための評価ツールとして活用することが重要です。

半導体洗浄評価では、測定値の平均だけを確認してしまうケースがあります。しかし実際の製造現場では、ウェハー全面が均一な状態になっているとは限りません。

例えばウェハー中央部では良好なぬれ性を示していても、エッジ部のみ接触角が高くなるケースがあります。平均値だけを見ると問題がないように見えますが、実際には洗浄液の流れや乾燥条件の影響によって局所的な洗浄ムラが発生している可能性があります。

このような状態では、測定点全体の平均接触角だけでは異常を見逃すことがあります。工程改善を目的とする場合は、平均値だけでなく測定位置ごとの分布を確認することが重要です。

特に歩留まりとの相関を検討する際は、平均値よりも「どこで」「どの程度ばらついているか」を把握することが重要です。

洗浄不良は必ずしも全面で同時に発生するわけではありません。スピン洗浄、薬液処理、乾燥工程などでは、流体挙動や装置構造の影響により局所的な差が生じることがあります。

そのため、接触角測定を工程改善へ活用する場合は、１カ所の測定だけではなく複数箇所の測定結果を比較することが有効です。複数測定点における接触角を把握することで、洗浄条件変更による効果や課題箇所をより明確に特定できます。

接触角測定では装置性能だけでなく、どの位置を測定するかも重要です。中央部のみを評価するのか、半径方向に複数点配置するのかによって得られる情報は大きく変わります。

工程開発や洗浄評価では、中央・中間・エッジなど複数位置で測定し、面内ばらつきの有無を確認することが有効です。測定位置を適切に設定することで、洗浄ムラや表面処理ムラの把握につながります。

一般的な接触角測定では側面画像から接触角を算出します。しかし表面処理条件や微細構造によっては、液滴が特定方向へ優先的に広がる場合があります。

このようなケースでは接触角の数値だけでは評価が不十分になることがあります。上面観測を併用することで、液滴の広がり方や形状のゆがみを二次元的に記録できるため、異方性や面内不均一性の評価に活用できます。

半導体分野では微細構造や特殊表面処理を扱う機会も多く、接触角の絶対値だけでなく濡れ広がりの状態そのものを確認する視点が有効になる場面があります。

半導体洗浄評価で接触角計を選ぶ際は、単に接触角を測定できるかだけでなく、ウェハーや基板上の複数位置を評価しやすいかが重要です。

洗浄ムラや乾燥ムラは局所的に現れることがあるため、中央部だけでなく中間部やエッジ部も含めて測定できる構成が望まれます。平均値だけでなく、測定位置ごとの違いを確認できることが、工程改善に役立ちます。

評価対象が小片サンプルなのか、ウェハーや大型基板なのかによって必要な装置構成が変わります。試料サイズや測定対象に応じて適切なステージ構成を選択することが重要です。

小片であればLSE-MEシリーズでも測定可能ですが、12インチウェハーの測定や、ウェハー上の複数箇所を自動で測定したい場合はLSE-Aシリーズになります。また、用途に応じてステージのカスタマイズにも対応しています。

通常の接触角測定では、液滴を側面から観察して接触角を算出します。しかし、微細構造や加工方向を持つ表面では、液滴が円形に広がらず、特定方向へ広がることがあります。

このような場合、側面画像から得られる接触角だけでは、濡れ広がりの異方性を十分に把握できません。上面観測を併用することで、液滴形状のゆがみや広がり方向を二次元的に確認でき、洗浄後の表面状態をより多面的に評価できます。

接触角測定の有効性は、サンプル形状や洗浄工程、後工程で求められる品質によって変わります。そのため、装置仕様だけで判断するのではなく、どのようなサンプルをどのような条件で評価するのかを事前に整理することが重要です。

株式会社ニックでは、接触角計の提供に加えて受託測定やレンタルにも対応しています。評価対象や測定内容に応じて適した方法は異なるため、まずは測定の目的や評価項目を整理したうえで相談することをおすすめします。

半導体洗浄評価において接触角測定は、有機汚染や表面状態の変化を数値化できる有効な手法です。パーティクル検査だけでは把握しにくい表面のぬれ性変化を捉えられるため、工程開発や品質管理に活用されています。

一方で、接触角は表面状態の結果として現れる指標であり、単独の数値だけで洗浄良否を判断できるわけではありません。工程条件や後工程との相関を踏まえた評価が重要です。

ウェハー評価では平均値だけでなく、測定位置ごとの違いにも注目する必要があります。洗浄ムラや表面処理ムラは局所的に現れることがあり、複数箇所を評価することでより実態に近い情報が得られます。

また、必要に応じて上面観測を活用することで、接触角の数値だけでは見えない濡れ広がりの特徴を把握することも可能です。

接触角測定の価値は、測定結果を工程改善へつなげられることにあります。洗浄条件の比較、工程監視、歩留まりとの相関確認など、目的に応じた測定設計を行うことで、より有効な評価指標として活用できます。

半導体洗浄評価を検討している場合は、評価対象や測定目的を整理したうえで測定方法や評価項目を確認し、自社工程に適した運用方法を構築することが重要です。
