株式会社ニック

LSEシリーズ＜オプション＞

傾斜ユニットTBU-100

●機能概要●
  • 測定部全体の傾斜
  • 傾斜速度可変
  • コントローラ内蔵
  • 非常停止スイッチ付

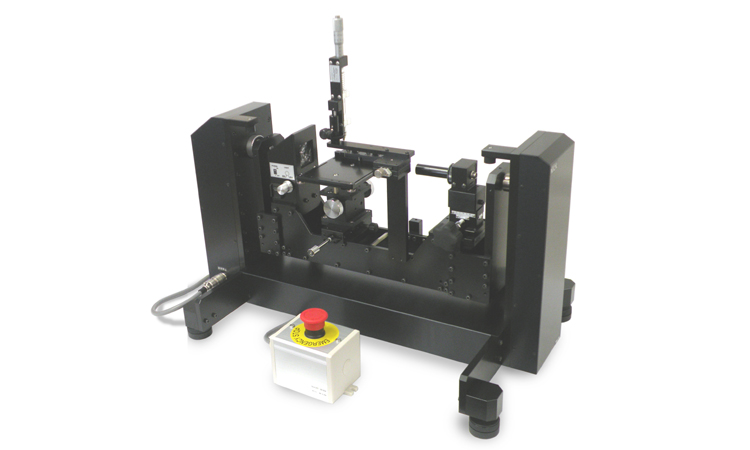

傾斜ユニットTBU-100
装置が
傾く
接触角計の装置全体を傾けるため、測定画像では傾斜によって液滴の挙動をそのまま観察できます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
傾斜ユニットTBU-100


測定位置が
回転軸上に
傾斜ユニットの回転軸が、測定装置の光軸と同じになるように設計した傾斜ユニット。 試料の厚さが変わっても回転中心で測定できるため、液滴に働く遠心力の影響が最小限に抑えられます。

同じ角速度で回転しても、回転中心から遠くなるほどに移動距離と移動速度は増加します。だからこそ、測定に影響を与える可能性のある要素は極力排除する設計にこだわっています。

傾斜時の画面の中央がほぼ回転中心

傾斜速度可変
傾斜ユニットの傾斜速度が変更できるので、低速と高速での違いを比較することができます。
低速で傾斜させることで、傾斜速度による影響を軽減することができます。


測定時の傾斜速度が低速だった場合でも、測定終了時には素早く水平状態に戻るため、測定待ち時間は最小限となります。


傾斜測定
ライセンス付属
画像解析ソフトウェアi2win.nの傾斜測定用ライセンスが付属しています。
傾斜測定用の傾斜ユニット制御と連動したソフトウェアです。

非常停止ボタン付属
標準で非常停止ボタンが装備されています。
万が一不測の事態が発生した場合にも、非常停止ボタンを押すことで装置を停止させることができます。
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
TBU-100用非常停止スイッチの画像
