ぬれ性評価装置(全自動接触角計)
![特許取得:第4646009号 特許取得:第4646009号](../../img/patent.png)
LSE-F210T
![特許取得:第4646009号 特許取得:第4646009号](../../img/patent.png)
![低価格 低価格](../../img/lse-f/lowprice.png)
●機能概要●
- Max600fps
- 上面観測
- 接触角
- 自動連続測定
- 自動XZステージ
- 光源内蔵
![ぬれ性評価装置LSE-F210T<低価格モデル> 低価格の(上面観測対応のぬれ性評価装置)LSE-F210T](../../img/lse-f/LSE-F200T_pc.jpg)
主な特長
全自動測定
XZステージとオートディスペンサLDA-100Dにより、『液の作成から着液、測定、次の測定点への移動』を自動制御し、多点連続測定を行うことができます。
![LSE-F110C(F110用コントローラ) LSE-F110C(F110用コントローラ)の画像](../../img/n/LSE-A210C.png)
上面観測
![特許取得:第4646009号 特許取得:第4646009号](../../img/patent.png)
上面から観測することで、接触角だけではない別の指標に気づくことがあります。LSE-F210T/F110Tでは、標準機能として真円度・ぬれ面積・周囲長といった指標を見ることができます。
![上面と側面の比較画像集 上面と側面の比較画像~側面できれいな接触角が見えていても、上面では歪に見えることがあります。(LSE-ATシリーズ)](../../img/pic_us.png)
例えば、ぬれ現象を側面から見るときれいに均一にぬれているようでも、上面から見たら、実はいびつにぬれていた、ということがあります。
![上面と側面の比較画像(きれいなぬれ/いびつなぬれ) 上面と側面の比較画像(きれいなぬれ/いびつなぬれ)](../../img/pic_us00s.png)
従来の側面を観測する接触角測定では、このようなぬれ現象の違いを知りうる手段はありませんでした。
上面観測では、上からのぬれ現象の観察という新たな視点を提供すると共に、液滴を側面からとらえた接触角・液径・液高・液量に加え、上面からとらえた真円度と、ぬれ面積による評価が可能です。
上面観測では、上からのぬれ現象の観察という新たな視点を提供すると共に、液滴を側面からとらえた接触角・液径・液高・液量に加え、上面からとらえた真円度と、ぬれ面積による評価が可能です。
*上面観測なしのモデル『LSE-F210』もあります。
高速画像取り込み
最大で秒間600枚(600fps)の画像取り込みが可能になりました。
約0.00167秒という微小時間の変化という従来では見えなかった事象を捉えることができます。
約0.00167秒という微小時間の変化という従来では見えなかった事象を捉えることができます。
*画像の取り込み速度の最大値はPCのスペックに依存します。

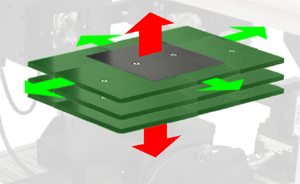

XYZステージ
LSE-F210Tでは、XZ軸2軸の自動ステージがあることで、測定位置を変えての連続測定が可能です。
加えて、微調整用として手動のY軸があることで、着液位置の調整ができます。
XZ軸は手動操作に切り替えられますので、用途に応じて自動と手動を切り替えて測定できます。
加えて、微調整用として手動のY軸があることで、着液位置の調整ができます。
XZ軸は手動操作に切り替えられますので、用途に応じて自動と手動を切り替えて測定できます。
![XYZの3軸に動くステージを搭載 XYZに移動することで、ステージ中央付近の測定位置を調整することができます。](../../img/lse-f/lse-f200t_stage.png)
画像解析ソフトウェア
![i2win.n i2win.n](/contents/img/i2win_n/i2win_n_logo.png)
-
高速取込
ライセンス -
上面も同時取込
(上面カメラ接続時)
-
接触角測定(経時変化)
ライセンス -
上面観測(経時変化)
(上面カメラ接続時)
-
接触角[静的]測定
ライセンス -
上面観測
(上面カメラ接続時)
-
界面張力測定
OPライセンス
-
接触角[拡張収縮]測定
OPライセンス
-
表面自由エネルギー計算
OPライセンス
主な仕様
