接触角計／ぬれ性評価装置
LSE-Aシリーズ
上面観測
接触角計
界面張力計
Top View
Contact Angle
Interfacial tension
ぬれ性評価装置（接触角計）

LSE-A120T

特許取得：第4646009号
●機能概要●
  • Max600fps
  • 上面観測
  • 接触角
  • 界面張力

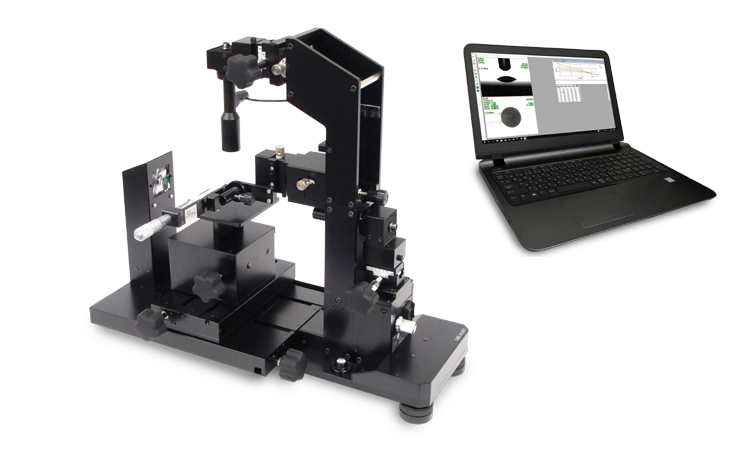

上面観測対応ぬれ性評価装置LSE-A120T
主な特長
高速画像取り込み
最大で秒間600枚（600fps）の画像取り込みが可能になりました。

約0.00167秒という微小時間の変化という従来では見えなかった事象を捉えることができます。

*画像の取り込み速度の最大値はPCのスペックに依存します。
上面観測
特許取得：第4646009号
上面から観測することで、接触角だけで評価すべきでない現象に気づくことがあります。LSE-A120Tでは、標準機能として真円度・ぬれ面積・周囲長といった指標によって評価することができるようになります。
上面と側面の比較画像～側面できれいな接触角が見えていても、上面では歪に見えることがあります。（LSE-ATシリーズ）
例えば、ぬれ現象を側面から見るときれいに均一にぬれているようでも、上面から見たら、実はいびつにぬれていた、ということがあります。
上面と側面の比較画像（きれいなぬれ／いびつなぬれ）
従来の側面を観測する接触角測定では、このようなぬれ現象の違いを知りうる手段はありませんでした。
上面観測では、上からのぬれ現象の観察という新たな視点を提供すると共に、液滴を側面からとらえた接触角･液径･液高･液量に加え、上面からとらえた真円度と、ぬれ面積による評価が可能です。

接触角：上面からの様子
XYZステージ
XYZ軸の3方向に移動するステージを搭載しているので、ステージ上の任意の点を測定することができます。
XYZに移動することで任意の測定点に移動させることができます。
画像解析ソフトウェア i2win.n
画像解析ソフトウェア i2win.n が付属します。

i2win.n は入力画像をリアルタイムで自動測定しますので、記録をせずにただ状態を見るという用途にも利用できます。

LSE-Aシリーズには、標準で『接触角測定』と『接触角[静的]測定』に加え『上面観測』と『界面張力測定』のライセンスが付属し、 オプションで『拡張収縮測定』と『表面自由エネルギー計算』のライセンスが追加可能です。
  • 高速取込
    ライセンス
  • 上面も同時取込
    （上面カメラ接続時）
  • 接触角測定（経時変化）
    ライセンス
  • 上面観測（経時変化）
    （上面カメラ接続時）
  • 接触角[静的]測定
    ライセンス
  • 上面観測
    （上面カメラ接続時）
  • 界面張力測定
    ライセンス
  • 接触角[拡張収縮]測定
    OPライセンス
  • 表面自由エネルギー計算
    OPライセンス
界面張力測定
LSE-Aシリーズには標準で『界面張力測定』のライセンスが付属します。
界面張力の測定画像
液体の界面張力（表面張力）を測定することで、接触角測定で使用する水などの液体の状態を確認することができます。

例えば、接触角の測定で液体として水を使用する場合、事前に界面張力（表面張力）を測定することで測定の確からしさが向上します。
界面張力（表面張力）の値が基準値（文献値等）から著しくずれている場合、シリンジの洗浄が不十分であるか、水自体が汚染されている可能性が疑われるからです。


接触角を測定する目的は固体表面のぬれ性評価となりますが、液体試料の品質を確認することで接触角が異常値を示す要因を排除することができ、接触角測定値の確からしさを保つ意味でも重要になります。
主な仕様
LSE-A120Tの主な仕様
試料ステージサイズ[mm]
100×100
試料最大厚[mm]
39
試料許容奥行[mm]
200
X軸可動範囲[mm]
120
Y軸可動範囲
100
Z軸可動範囲[mm]
22
ステージ操作
手動
ディスペンサ
手動
上面観測
あり
視野
標準
装置寸法[mm]
258(W)×465(D)×432(H)
付属ソフトウェア
i2win
測定ライセンス
  • 高速取込
    ライセンス
  • 接触角測定（経時変化）
    ライセンス
  • 上面観測（経時変化）
    （上面カメラ接続時）
  • 接触角[静的]測定
    ライセンス
  • 上面観測
    （上面カメラ接続時）
  • 界面張力測定
    ライセンス
